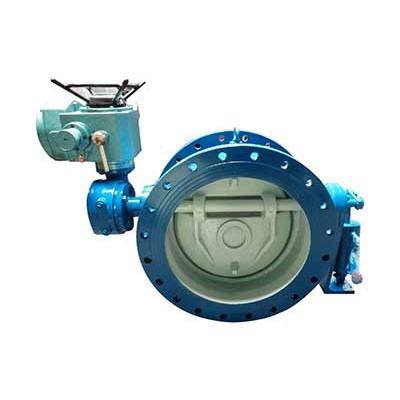

型号：DXH44X-9KB
结构：电动蝶式斜置密封多功能止回阀含阀体、阀板、阀轴、阀座、多级可调式阻尼装置、压力控制器及电动执行器等。
使用：用于水泵出口，缓慢开启、缓慢关闭，起止回消除水锤作用。
工作原理：停泵时，多级可调式液压阻尼装置使阀板先快关70%，再以较慢的速度关闭约20%，最后缓慢关闭约10%（可调），消除水锤，保护水泵管道安全。
特点：
1，具有蝶式斜置密封止回阀所有特点。
2，三级关闭，消除水锤。
3，启闭速度可调节。
4，根据需要可用电动执行器调节流量。
关于蝶式斜置密封多功能止回阀研发：
项目研发背景：止回阀具有缓开、缓闭、防水锤的作用。对大口径止回阀来说，核心问题是解决水锤的问题。一般在水泵出口安装电动阀门，但一旦异常停电或停泵，该方案对防水锤就无能为力；直接安装止回阀忽视了对阀门本身水损的研究。我厂生产的蝶式斜置密封缓闭止回阀是为解决这些工况问题产生而进行辩证的研发，生产出该种较理想的产品。
主要论点与论据：水泵启动时，阀门在泵出水的作用下自动打开，外置多级可调式液压阻尼装置油缸活塞杆缩入；水泵运行时，蝶板将稳定在较大开度下平稳工作。正常停泵或事故停泵时，蝶板分快关、慢关和缓慢关闭。
创新成果：该阀兼有缓开、缓闭、止回等功能，起到“一阀”代“多阀”的作用；阀体短小，重量较轻。阀门的“蝶式斜置密封装置”技术，启闭无磨擦，提高了密封性能、有效延长了使用寿命； 有效降低水损的设计，最达限度的降低了水头损失，高效节能； 实现三级缓闭止回，阀门分三阶段关闭，实现阀门的关闭动作，从而有效保护了管网以及泵的安全。
社会经济效益：从该阀研发以来，创造了巨大的经济效益。直通流道不会出现泥沙和其他杂物堆积和卡阻，而影响阀门正常运行。该阀能降低能源消耗，为企业节约大量的运营成本。
项目研究的目的与意义：蝶式斜置密封多功能止回阀对于有效保护泵与管道并延长其使用寿命有积极作用；此外，该产品与传统水控式止回阀相比，可以有效节省电能，有效节省资源和运营成本。
电动蝶式斜置密封多功能止回阀主要用于供水及排水管道系统的水泵出口，在水泵出口处起缓开、三级缓闭消除水锤、防止介质逆向流动，保护泵站设备的安全。
