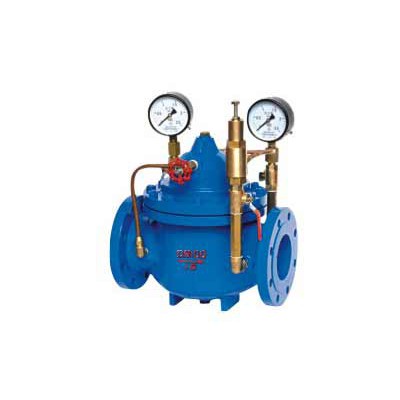

200X减压阀是一种利用介质自身能量来调节与控制管路压力的智能阀门.用于生活给水、消防给水及其他工业给水系统。
结构形式
200X减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表、接管系统等组成。
工作原理
当200X减压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。
200X减压阀输入参数
压力等级: PN10 、PN16、 PN25
隔膜式: DN20-DN450
活塞式: DN500-DN750
介质温度: 0～80℃
